Seri : OK24 A OK24 B OK24 F

OK24 Sabit Çıtalı Açık Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf
Çalışma Hızı
9 m/sn
Çalışma Sıcaklığı
-30 °C -+ 130°C

Kıvrılma Yarıçapı 40 75 100 125
H (mm) 44 44 44 44
X (mm) 112 182 232 282
Y (mm) 126 236 314 393





OK24 F SERİSİ

Sabit Çıtalı Açık Seri , Hafif Seri Plastik



OK24 F A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK24 F 018 R ... 24 18 30 30 40, 75, 100 0,465
OK24 F 025 R ... 24 25 30 37 40, 75, 100 0,495
OK24 F 040 R ... 24 40 30 52 40, 75, 100 0,545
OK24 F 048 R ... 24 48 30 60 40, 75, 100 0,573
OK24 F 060 R ... 24 60 30 72 40, 75, 100 0,627
OK24 F 080 R ... 24 80 30 92 40, 75, 100 0,711

Plastik Ayak Montaj Ölçüleri

OK24 Serisi Hafif Seri Plastik Plastik Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Plastik Ayak Bağlantı Şekilleri

OK24 Serisi Hafif Seri Plastik Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

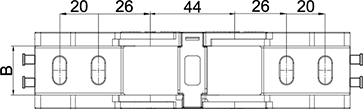

Seperatör Ölçüler

OK24 Serisi Hafif Seri Plastik Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz


Plastik Dikey OK24 SP

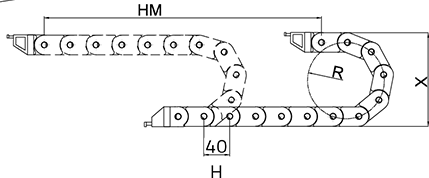

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve





I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I




Dosyalar

OK24 F serisi ile ilgili dosyaları inceleyebilirsiniz
