Seri : OK15 A OK15 B OK15 F

OK15 B Openable From Outside

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf
Çalışma Hızı
9 m/sn
Çalışma Sıcaklığı
-30 °C -+ 130°C

Kıvrılma Yarıçapı 25 35
H (mm) 25 25
X (mm) 70 90
Y (mm) 78.5 110





OK15 B SERİSİ

Dıştan Açılabilir Açık Seri , Hafif Seri Plastik

OK15 F A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK15 F 015 R ... 15 15 20 23 25 - 35 0,266
OK15 F 020 R ... 15 20 20 28 25 - 35 0,282
OK15 F 030 R ... 15 30 20 38 25 - 35 0,31
OK15 F 040 R ... 15 40 20 48 25 - 35 0,336

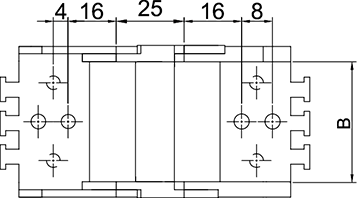

Plastik Ayak Montaj Ölçüleri

OK15 Serisi Hafif Seri Plastik Plastik Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz














Plastik Ayak Bağlantı Şekilleri

OK15 Serisi Hafif Seri Plastik Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

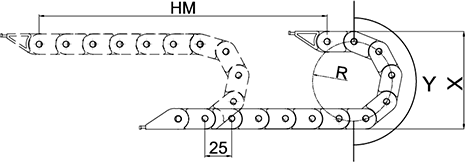

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve





I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I

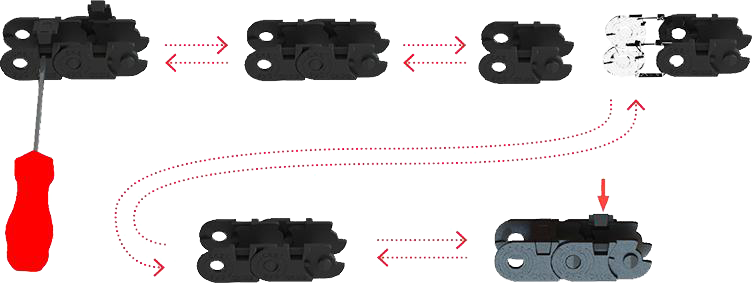

Montaj-Demontaj Uygulamaları

OK15 Serisi Hafif Seri Plastik

Dosyalar

OK15 B serisi ile ilgili dosyaları inceleyebilirsiniz
