Seri : OK07 F

OK07 Sabit Çıtalı Açık Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf
Çalışma Hızı
8 m/sn
Çalışma Sıcaklığı
-30 °C -+ 130°C

Kıvrılma Yarıçapı 18
H (mm) 16
X (mm) 46
Y (mm) 57





OK07 F SERİSİ

Sabit Çıtalı Açık Seri , Hafif Seri Plastik




OK07 F A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK07 F 007  R018 07 007 10 12 18 0,07
OK07 F 016 R018 07 016 10 21 18 0,1




Plastik Ayak Montaj Ölçüleri

OK07 Serisi Hafif Seri Plastik Plastik Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz














Plastik Ayak Bağlantı Şekilleri

OK07 Serisi Hafif Seri Plastik Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

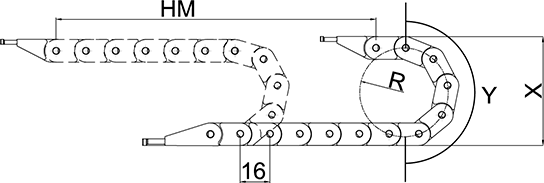

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve





I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I








Dosyalar

OK07 F serisi ile ilgili dosyaları inceleyebilirsiniz

OK07 F 3 Boyutlu .STEP Dosyası
