Seri : OS45 A OS45 B OS45 K

OS45 Kapalı Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
Çinko Kaplı / *Paslanmaz
Çalışma Hızı
1-2 m/sn
Çalışma Sıcaklığı
-

Kıvrılma Yarıçapı 75 100 150 200 250
H (mm) 85 85 85 85 85
X (mm) 213 263 363 463 563
Y (mm) 236 314 471 628 785





OS45 K SERİSİ

Kapalı Seri , Çelik Seri



OS45 K A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OS45 K 45 80 - 600 63 102 - 622 150, 200, 250 -

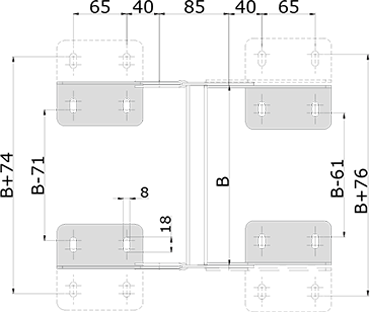

Metal Ayak Montaj Ölçüleri

OS45 Serisi Çelik Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Metal Ayak Montaj Şekilleri

OS45 Serisi Çelik Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz














Seperatör Ölçüler

OS45 Serisi Çelik Seri Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz

Yatay OS45 SP








Plastik Dikey OS45 SP






Çelik Dikey OS45 SP

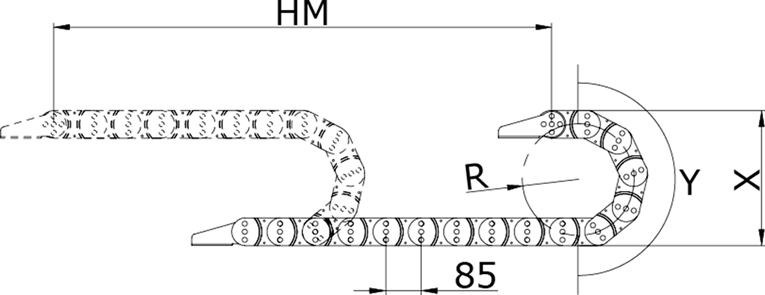

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I
