Seri : OK80 A

OK80 Açık Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf
Çalışma Hızı
4 m/sn
Çalışma Sıcaklığı
-30 °C -+ 130°C

Kıvrılma Yarıçapı 150 200 250 300
H (mm) 111 111 111 111
X (mm) 402 502 602 702
Y (mm) 471 628 785 942





OK80 A SERİSİ

Açık Seri , Orta Seri Plastik



OK80 A A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK80 A 080 R ... 80 80 102 112 150, 200, 250, 300 3,384
OK80 A 100 R ... 80 100 102 132 150, 200, 250, 300 3,492
OK80 A 120 R ... 80 120 102 152 150, 200, 250, 300 3,6
OK80 A 140 R ... 80 140 102 172 150, 200, 250, 300 3,69
OK80 A 160 R ... 80 160 102 192 150, 200, 250, 300 3,762
OK80 A 180 R ... 80 180 102 212 150, 200, 250, 300 3,834
OK80 A 200 R ... 80 200 102 232 150, 200, 250, 300 3,978

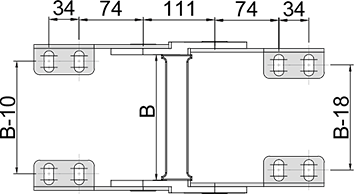

Metal Ayak Montaj Ölçüleri

OK80 Serisi Ağır Seri Plastik Çıtalı Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Seperatör Ölçüler

OK80 Serisi Ağır Seri Plastik Çıtalı Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz


Dikey OK80 SP





Yatay OK80 YSP

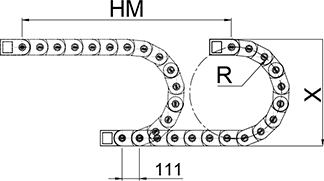

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I








Dosyalar

OK80 A serisi ile ilgili dosyaları inceleyebilirsiniz
