Seri : OK60 AL

OK60 AL Alüminyum Çıtalı Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf
Çalışma Hızı
4 m/sn
Çalışma Sıcaklığı
-30 °C -+ 130°C

Kıvrılma Yarıçapı 100 150 200 250 300
H (mm) 91 91 91 91 91
X (mm) 282 382 482 582 682
Y (mm) 314 471 628 785 942





OK60 AL SERİSİ

Aluminyum Çıtalı Seri , Ağır Seri Alüminyum Çıtalı



OK60 AL A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK60 AL 250 R ... 60 250 82 282 100, 150, 200, 250, 300 4,065
OK60 AL 300 R ... 60 300 82 332 100, 150, 200, 250, 300 4,33
OK60 AL 400 R ... 60 400 82 432 100, 150, 200, 250, 300 4,858
OK60 AL 500 R ... 60 500 82 532 100, 150, 200, 250, 300 5,386





Plastik Ayak Bağlantı Şekilleri

OK60 Serisi Ağır Seri Alüminyum Çıtalı Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

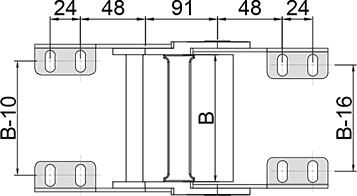

Metal Ayak Montaj Ölçüleri

OK60 Serisi Ağır Seri Alüminyum Çıtalı Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Metal Ayak Montaj Şekilleri

OK60 Serisi Ağır Seri Alüminyum Çıtalı Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz















Seperatör Ölçüler

OK60 Serisi Ağır Seri Alüminyum Çıtalı Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz


Dikey OK60 SP





Yatay OK60 YSP

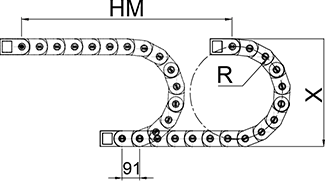

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I



Kablo Sabitleyicileri

OK60 Serisi Ağır Seri Alüminyum Çıtalı Kablo Sabitleyicilernin Detaylarını Buradan İnceleyebilirsiniz












  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I

Dosyalar

OK60 AL serisi ile ilgili dosyaları inceleyebilirsiniz
