Seri : OK24 A OK24 B OK24 F

OK24 İçten Açılabilir Açık Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
PA6 %30 Cam Elyaf
Çalışma Hızı
9 m/sn
Çalışma Sıcaklığı
-30 °C -+ 130°C

Kıvrılma Yarıçapı 40 75 100 125
H (mm) 44 44 44 44
X (mm) 112 182 232 282
Y (mm) 126 236 314 393





OK24 A SERİSİ

İçten Açılabilir Açık Seri , Hafif Seri Plastik



OK24 A A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OK24 A 025 R ... 24 25 32 39 40, 75, 100, 125 0,582
OK24 A 040 R ... 24 40 32 54 40, 75, 100, 125 0,621
OK24 A 050 R ... 24 50 32 64 40, 75, 100, 125 0,658
OK24 A 060 R ... 24 60 32 74 40, 75, 100, 125 0,668



Plastik Ayak Montaj Ölçüleri

OK24 Serisi Hafif Seri Plastik Plastik Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Plastik Ayak Bağlantı Şekilleri

OK24 Serisi Hafif Seri Plastik Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz

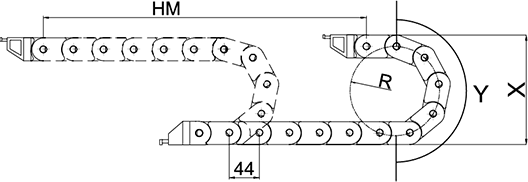

  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve





I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I








Dosyalar

OK24 A serisi ile ilgili dosyaları inceleyebilirsiniz
