Seri : OS22 OS22 B

OS22 Açık Seri

Tacflex Kablo Taşıyıcı Sistemlerinin ürettiği bir çok kablo taşıyıcı sistem vardır. Bu sistemler kullanılan malzeme, uzunluk, genişlik, veya ürünün kullanım amacına göre kategorize edilmiş hali ile rahatça istediğiniz ürünü bulabilirsiniz.

Malzeme Özellikleri
Çinko Kaplı / *Paslanmaz
Çalışma Hızı
1-2 m/sn
Çalışma Sıcaklığı
-

Kıvrılma Yarıçapı 50 150
H (mm) 50 50
X (mm) 140 340
Y (mm) 157 471





OS22 A SERİSİ

Açık Seri , Çelik Seri



OS22 A A B C D R W
MODEL İç Yükseklik (mm) İç Genişlik (mm) Dış Yükseklik (mm) Dış Genişlik (mm) Kıvrılma Yarıçapı Ağırlık Kg/Mtt
OS22 A 22 50 - 400 40 65 - 415 50, 150 -

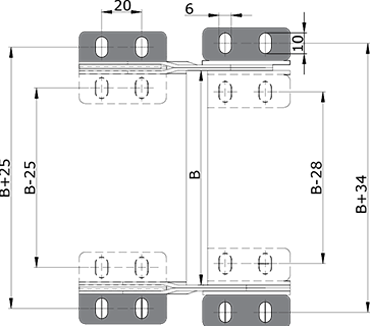

Metal Ayak Montaj Ölçüleri

OS22 Serisi Çelik Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz


















Metal Ayak Montaj Şekilleri

OS22 Serisi Çelik Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz














Seperatör Ölçüler

OS22 Serisi Çelik Seri Seperatorlerinin Detaylarını Buradan İnceleyebilirsiniz

Plastik Dikey OS22 SP





Yatay CS22 SP






Çelik Dikey OS22 SP

















  • L : Kullanılacak Miktar     HM : Hareket Mesafesi     X : Montaj Yüksekliği    Y : Radüs Mesafesi     H : Hatve


I                  L = HM / 2 + Y                   I                   X = R X 2 + C                    I                   Y = R / π                  I
